Cấu tạo máy CNC là gì? Tìm hiểu từ A-Z cho người mới

 Máy CNC được ví như “bộ não” của sản xuất hiện đại nhờ khả năng điều khiển tự động, chính xác và linh hoạt trong gia công cơ khí. Hiểu rõ cấu tạo máy CNC là yếu tố then chốt giúp bạn lựa chọn thiết bị phù hợp, vận hành tối ưu và bảo trì hiệu quả, từ đó nâng cao chất lượng sản xuất và tiết kiệm chi phí. Bài viết dưới đây cam kết mang đến cho bạn một cái nhìn toàn diện về cấu tạo máy CNC!

Ảnh cấu tạo máy CNC là gì? Tìm hiểu từ A-Z cho người mới

Tổng quan về máy CNC

Máy CNC viết tắt của cụm từ "Computer Numerical Control" là thiết bị gia công tự động được điều khiển thông qua máy tính, chuyên dùng để phay, tiện, cắt hoặc khoan các vật liệu kim loại và phi kim với độ chính xác cao và hiệu suất vượt trội. Thông thường, độ dung sai máy CNC ~±0.001 mm so với máy truyền thống ±0.05 mm.

Các loại máy CNC phổ biến hiện nay có khả năng tự động hóa cao. Chúng mang lại năng suất sản xuất lớn và hạn chế sai sót do con người. Đồng thời, máy CNC giúp gia công các chi tiết phức tạp với độ hoàn thiện tốt. Nhờ ứng dụng công nghệ CNC, doanh nghiệp có thể tiết kiệm chi phí nhân công và rút ngắn thời gian sản xuất. Ngoài ra, máy CNC giúp duy trì chất lượng sản phẩm đồng đều. Máy CNC cũng có tính linh hoạt cao khi dễ dàng thay đổi chương trình. Do đó, chúng có thể gia công nhiều sản phẩm khác nhau mà không cần điều chỉnh cơ học nhiều.

Cấu tạo chi tiết từng bộ phận trong phần chấp hành máy CNC

Cấu tạo máy CNC là sự kết hợp của các bộ phận. Các bộ phận này tạo nên nền tảng vận hành ổn định và chính xác. Một máy CNC điển hình luôn bao gồm các bộ phận chính. Cấu tạo này không thay đổi, dù chúng được sản xuất theo các tiêu chuẩn kỹ thuật khác nhau.

1. Thân máy, đế máy

Thân máy của máy CNC là nền tảng cấu trúc chính. Nó đóng vai trò là khung sườn vững chắc. Thân máy dùng để lắp đặt và hỗ trợ các bộ phận khác. Các bộ phận này bao gồm trục chính, bàn làm việc và hệ thống dẫn hướng. Thân máy được làm từ các vật liệu cứng, như gang đúc hoặc bê tông polymer. Chức năng của nó là giảm thiểu rung động. Nhờ đó, máy đảm bảo độ chính xác hình học và chất lượng bề mặt sản phẩm.

Đế máy là bộ phận nằm dưới cùng. Nó chịu toàn bộ trọng lượng của thân máy và các thành phần khác. Chức năng của đế máy là giúp máy đứng vững và cân bằng. Nhiều đế máy được thiết kế rỗng bên trong. Phần rỗng này dùng để chứa thùng dung dịch làm mát, hệ thống bơm dầu hoặc linh kiện phụ trợ. Thiết kế này giúp tối ưu hóa không gian làm việc.

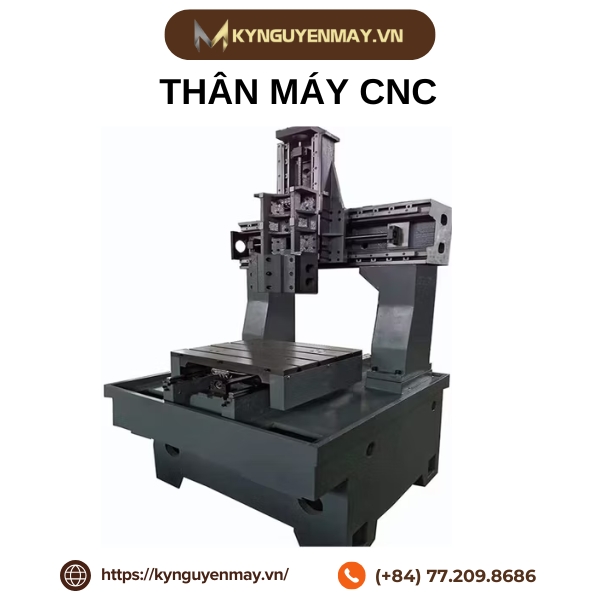

Ảnh thân máy và chân máy CNC

2. Bàn máy

Bàn máy là bề mặt làm việc chính của máy CNC. Phôi được đặt cố định trên bàn máy. Bàn máy thường di chuyển theo trục X và trục Y. Việc này cho phép lưỡi cắt tiếp cận và tạo hình chi tiết.

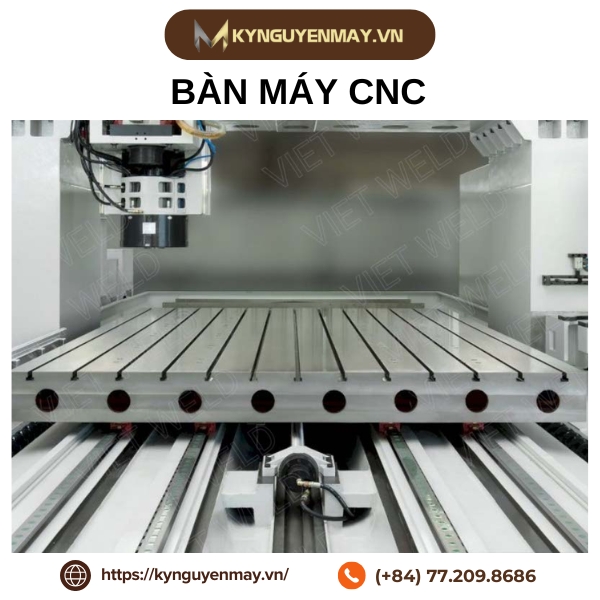

Ảnh bàn máy CNC

3. Trục chính, giá đỡ dao

Trục chính trong máy CNC là bộ phận chịu trách nhiệm tạo ra chuyển động quay cho công cụ cắt (dao phay, mũi khoan,...) với tốc độ mô men phù hợp, đóng vai trò đảm bảo tốc độ ổn định và chính xác trong quá trình gia công.

Giá đỡ dao là một bộ phận cơ khí được sử dụng để gá chặt dao cắt vào trục chính của máy CNC. Một giá đỡ dao chất lượng phải đảm bảo độ cứng vững, cân bằng động tốt để tránh rung động ở tốc độ quay cao và có khả năng kẹp dao chính xác.

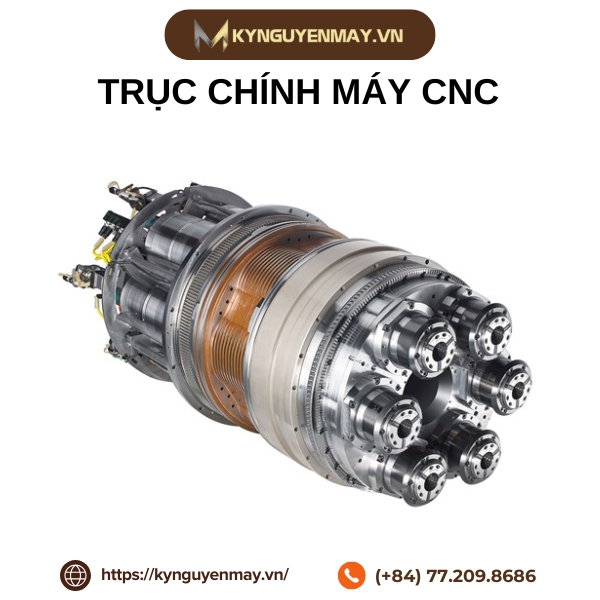

Ảnh trục chính máy CNC

4. Bộ dẫn hướng băng

Bộ dẫn hướng còn có các tên gọi khác. Các tên gọi này bao gồm thanh ray dẫn hướng, băng dẫn hướng và ụ trục chính.

Chúng bao gồm một thanh ray và một hoặc nhiều con trượt. Chúng được lắp cố định trên thân máy hoặc khung máy. Chúng tạo thành một con đường dẫn giúp ụ trục chính hoặc bàn máy di chuyển.

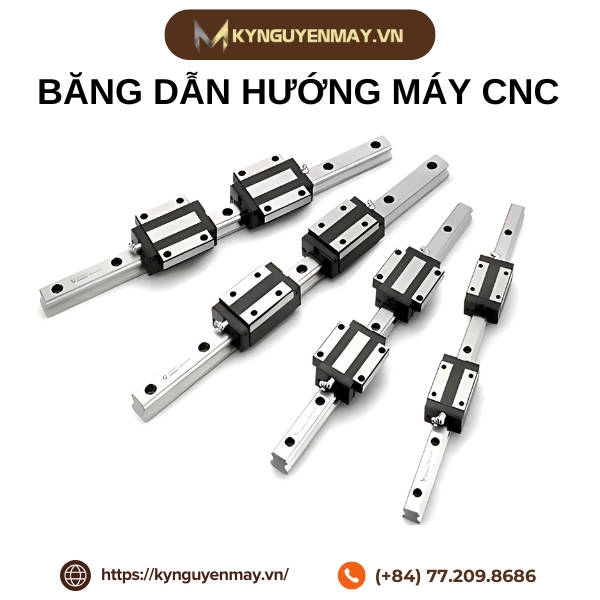

Ảnh băng dẫn hướng máy CNC

5. Vitme đai ốc bi

Vít me đai ốc bi là một chi tiết cơ khí. Nó có chức năng chuyển đổi chuyển động quay thành chuyển động tịnh tiến. Nó thực hiện việc này với độ chính xác cao.

Nó bao gồm một trục vít và một đai ốc bi. Đai ốc bi bên trong chứa các viên bi thép. Khi trục vít quay, các viên bi sẽ lăn trong rãnh ren. Việc này đẩy đai ốc di chuyển dọc theo trục.

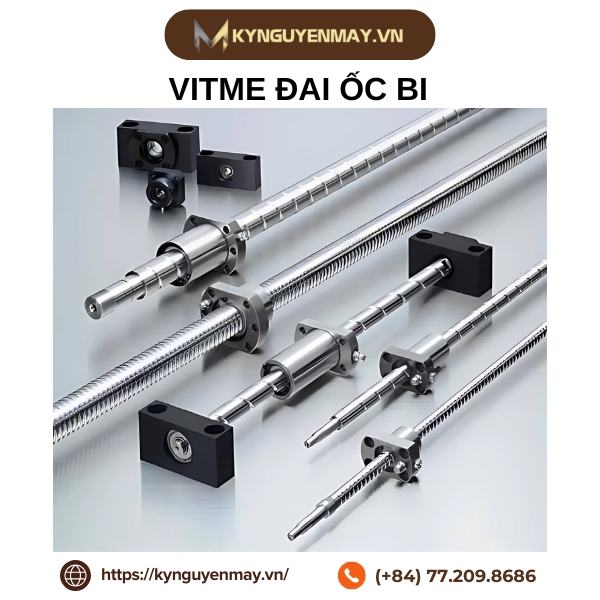

Ảnh vitme đai ốc bi

6. Ổ tích dụng cụ

Ổ tích dụng cụ là một kho chứa các dao cắt đã được lắp sẵn. Nó có thể có nhiều hình dạng và kích thước khác nhau, tùy thuộc vào số lượng dao mà máy cần sử dụng. Phổ biến nhất là loại hình tròn (giống một cái đĩa quay), hoặc hình xích (giống băng chuyền). Các dao cắt được gắn vào các vị trí được đánh số cụ thể trên ổ tích.

6. Bộ thay dao tự động

Bộ thay dao tự động (ATC) là một hệ thống trong máy CNC. Hệ thống này bao gồm cơ khí và điều khiển. Nó cho phép máy tự động thay đổi công cụ dao cắt. Quá trình này không cần can thiệp thủ công từ người vận hành.

Khi máy nhận lệnh thay dao, cánh tay của ATC sẽ di chuyển. Nó sẽ di chuyển đến ổ tích và lấy dao mới. Sau đó, nó tháo dao cũ trên trục chính. Cuối cùng, nó lắp dao mới vào vị trí đó.

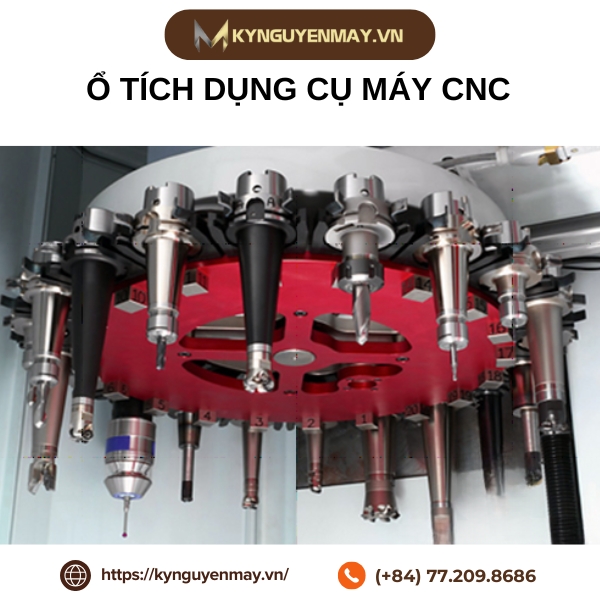

Ảnh ổ tích dụng cụ máy CNC

9. Hệ thống làm mát/ bôi trơn

Hệ thống làm mát có chức năng hạ nhiệt cho dao cắt và phôi. Chức năng này được thực hiện trong quá trình gia công. Khi dao cắt tiếp xúc với phôi, ma sát sinh ra lượng nhiệt lớn. Nhiệt này có thể làm biến dạng phôi, giảm tuổi thọ của dao hoặc gây hỏng hóc.

Hệ thống này bao gồm một bể chứa dung dịch làm mát, một bơm, các vòi phun và hệ thống lọc. Dung dịch làm mát được bơm qua vòi phun. Nó đi trực tiếp vào khu vực cắt. Việc này giúp hạ nhiệt, bôi trơn và rửa phoi.

Hệ thống bôi trơn có thể là hệ thống thủ công hoặc hệ thống tự động. Hệ thống tự động bơm dầu định kỳ theo lập trình. Bôi trơn tự động đảm bảo các điểm cần bôi trơn luôn có đủ lượng dầu. Điều này giúp máy hoạt động ổn định và bền bỉ hơn.

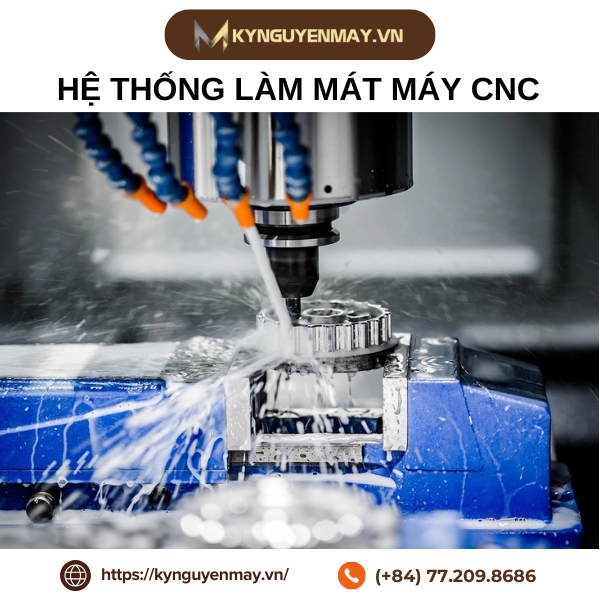

Ảnh hệ thống làm mát máy CNC

10. Đồ gá (fixture)

Đồ gá còn được gọi là jig hoặc fixture. Nó là một công cụ hỗ trợ không thể thiếu trên máy CNC. Chức năng chính của đồ gá là cố định và định vị phôi. Nó giữ phôi một cách chắc chắn và chính xác.

Đồ gá đảm bảo mọi chuyển động của dao cắt đều tạo ra chi tiết đúng theo bản vẽ kỹ thuật. Sử dụng đồ gá giúp giảm thời gian gá đặt phôi. Nó cũng nâng cao độ chính xác lặp lại của sản phẩm. Việc này quan trọng khi gia công hàng loạt. Đồ gá còn tăng độ cứng vững của hệ thống.

Cấu tạo chi tiết từng bộ phận trong phần điều khiển máy CNC

1. Cụm điều khiển chính của máy CNC

Bộ điều khiển CNC (MCU) là bộ não của máy. Nó chịu trách nhiệm tiếp nhận và xử lý lệnh lập trình từ G-code. Sau khi giải mã, nó gửi chỉ dẫn chính xác đến các bộ phận. Các bộ phận đó bao gồm động cơ, trục vít me bi, và hệ thống thay dao tự động.

Bộ điều khiển còn thực hiện nhiều chức năng quan trọng khác. Nó giám sát và lưu trữ vị trí và vận tốc của các trục. Nó thực hiện các phép tính nội suy phức tạp. Các phép tính này tạo ra những chuyển động phối hợp chính xác.

Nó còn nhận diện và xử lý các lệnh phụ trợ. Các lệnh này giúp điều khiển bật/ tắt động cơ, hệ thống làm mát và các tác vụ tự động hóa khác. Nhờ có MCU, các thao tác của máy CNC được thực hiện đồng bộ, chính xác và tự động hóa tối đa. Điều này giúp máy hoạt động hiệu quả và bền bỉ.

Ảnh hệ thống điều khiển máy CNC

8. Cụm dẫn động trong máy CNC

Bộ dẫn động là một hệ thống phức hợp. Nó đóng vai trò là bộ não điều khiển toàn bộ hoạt động của máy CNC. Nó là sự kết hợp của nhiều thành phần bao gồm động cơ, cảm biến phản hồi, bộ điều khiển, bộ khuếch đại và hệ thống truyền động.

• Động cơ: Bao gồm động cơ servo, động cơ bước, động cơ một chiều hoặc động cơ xoay chiều, dùng để tạo chuyển động quay hoặc tịnh tiến cho các trục máy.
• Cảm biến phản hồi: Giám sát vị trí, tốc độ, trạng thái của các trục và trả thông tin này về bộ điều khiển để điều chỉnh chính xác.
• Bộ khuếch đại: Tăng cường tín hiệu điều khiển đến động cơ để đạt hiệu suất cao.
• Hệ dẫn động cơ khí: Gồm trục vít me, đai truyền, bánh răng,... truyền lực từ động cơ đến bộ phận cơ khí chuyển động.

Chức năng chính của bộ dẫn động là xử lý và thực thi các lệnh từ chương trình CNC. Nó tiếp nhận dữ liệu đầu vào. Dữ liệu này đến từ lệnh lập trình hoặc tín hiệu từ người vận hành. Sau đó, nó xử lý dữ liệu. Tiếp theo, nó gửi tín hiệu đầu ra điều khiển tới các bộ phận truyền động và thiết bị thực thi. Các thiết bị này bao gồm trục chính và bàn máy. Điều này giúp chúng di chuyển chính xác.

Cuối cùng, nó thực hiện chức năng ghép nối, kết nối và giao tiếp. Nó kết nối với các thành phần phần cứng khác của máy. Điều này đảm bảo mọi hoạt động diễn ra đồng bộ và hiệu quả.

Bảng so sánh cấu tạo giữa các loại máy CNC phổ biến

Bảng so sánh cấu tạo giữa các loại máy CNC phổ biến dưới đây sẽ giúp bạn hình dung rõ nét sự khác biệt giữa các dòng máy phay CNC, máy tiện CNC và máy CNC Router. Nhờ việc so sánh các thành phần cấu tạo quan trọng, bạn sẽ dễ dàng lựa chọn dòng máy phù hợp với quy trình sản xuất, mức đầu tư và chất lượng gia công mong muốn.

Loại máy CNC	Đặc điểm cấu tạo nổi bật	Hệ trục chuyển động	Đặc trưng chuyển động/phôi	Hệ thống thay dao
Máy phay CNC	- Khung thân cứng vững - Bàn máy, trục chính, dẫn hướng - Động cơ servo cho trục X-Y-Z (thường 3, 4, 5 trục)	3 trục trở lên (XYZ/XYZA/XYZAB)	Phôi đứng yên, dao/quay cắt di chuyển quanh phôi cho phép gia công 3D phức tạp	Hệ thống đổi dao tự động (ATC), có thể đa ổ dao
Máy tiện CNC	- Thân máy tiện, ụ động, ụ dao - Mâm cặp giữ phôi, trục chính - Đài dao (turret) hoặc giá dao tự động	2 trục (X và Z)	Phôi quay quanh trục chính, dao tiến lùi cắt phôi theo trục X/Z Thường dùng cho gia công chi tiết tròn xoay	Đài dao (turret), thay dao nhanh; không có ATC như máy phay
Máy CNC Router	- Kết cấu khung nhẹ - Ray trượt, đai dẫn động - Bàn máy phẳng hoặc chân không - Thường dùng động cơ bước hoặc servo công suất nhỏ	3 trục (XYZ), có thể nâng cấp 4, 5 trục	Phôi cố định trên bàn máy lớn; dao quay di chuyển trên hành trình rộng, gia công vật liệu phi kim loại như gỗ, MDF, mica, nhựa	Đa phần thay dao thủ công, một số model cao cấp tích hợp ATC

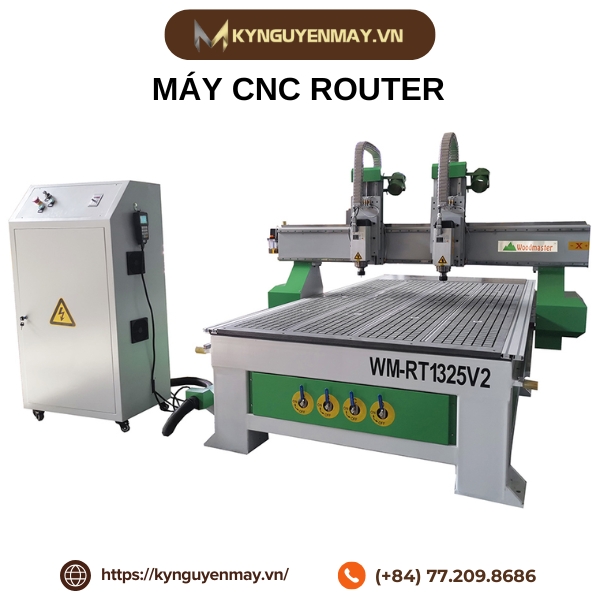

Ảnh máy CNC ROUTER

Quy trình gia công cơ bản máy CNC

Quy trình gia công (Nguyên lý hoạt động) của máy CNC dựa trên việc điều khiển tự động các chuyển động của dụng cụ cắt và chi tiết gia công theo chương trình đã lập trình sẵn, thường là dạng mã lệnh G-code. Quá trình hoạt động chính của máy CNC gồm các bước cơ bản sau:

1. Thiết kế mô hình CAD

• Kỹ sư thiết kế sử dụng phần mềm CAD (ví dụ: SolidWorks, AutoCAD, Fusion 360) để tạo mô hình 2D hoặc 3D, xác định kích thước, dung sai và vật liệu của sản phẩm.

Ảnh thiết kế bản vẽ chi tiết máy CNC

2. Chuyển đổi dữ liệu tệp CAD thiết kế sang chương trình CNC (CAM & lập trình)

• Dữ liệu từ CAD được chuyển sang phần mềm CAM để tạo đường chạy dao và xuất ra mã G-code hoặc mã NC phù hợp với từng loại máy CNC.
• Người lập trình lựa chọn dao cụ, set chế độ cắt (tốc độ trục chính, lượng chạy dao) và lên quy trình công nghệ hợp lý cho từng nguyên công.

3. Chuẩn bị máy CNC

• Chọn vật liệu và xác định kích thước phôi phù hợp với yêu cầu gia công.
• Gá phôi lên bàn máy bằng đồ gá chuyên dụng (ê tô, mâm cặp, bàn hút, v.v.) để đảm bảo cố định, đúng vị trí.
• Gắn dao cắt lên trục chính, kiểm tra chiều dài, loại dao, thực hiện “set dao” và nhập thông số bù dao vào máy, đảm bảo kích thước gia công chính xác.
• Tải và kiểm tra chương trình G-code vào máy CNC, cài đặt các gốc tọa độ chuẩn G54, G55 hoặc được chỉ định trên phôi.

6. Tiến hành thực hiện hoạt động gia công

• Bộ điều khiển đọc mã lệnh, giải mã và phát tín hiệu điều khiển các động cơ servo, vít me bi để di chuyển trục X, Y, Z đúng quỹ đạo.
• Trục chính quay dụng cụ cắt với tốc độ phù hợp, máy di chuyển dao cắt và chi tiết theo các trục được lập trình.
• Thường máy CNC làm việc đồng thời trên từ 3 đến 5 trục, đảm bảo gia công chính xác và phức tạp.

Ảnh vận hành chạy máy CNC

7. Giám sát hoạt động gia công

• Giám sát các thông số quan trọng như thời gian chạy, tốc độ trục chính, vị trí các trục, tốc độ tiến dao, nhiệt độ và áp suất. Phát hiện sự cố cảnh báo khi máy gặp lỗi, rung lắc bất thường, dao cụ bị mòn hoặc hư hỏng, ảnh hưởng đến chất lượng sản phẩm.
• Quan sát quá trình gia công để đảm bảo chi tiết gia công đúng kích thước, bề mặt đạt yêu cầu.
• Ghi lại dữ liệu vận hành, sản lượng, hiệu suất để đánh giá hiệu quả sản xuất và dự báo bảo trì.

8. Kiểm tra, hoàn thiện sản phẩm

• Sau khi gia công xong, lấy phôi ra, đo kiểm lại kích thước, độ nhám, chất lượng bề mặt.
• Nếu đạt tiêu chuẩn, tiến hành làm sạch, hoàn thiện sản phẩm; nếu không đạt thì xác định lỗi, điều chỉnh quy trình hoặc chương trình gia công rồi chạy lại.

Việc nắm vững cấu tạo máy CNC không chỉ giúp bạn hiểu rõ nguyên lý vận hành, mà còn là nền tảng để lựa chọn, sử dụng và bảo trì thiết bị hiệu quả trong môi trường sản xuất hiện đại. Từ hệ thống cơ khí đến hệ thống điều khiển, mỗi bộ phận đều giữ vai trò quan trọng trong việc đảm bảo độ chính xác, năng suất và độ bền của máy. Nếu bạn đang tìm kiếm giải pháp tư vấn, thiết bị hoặc dịch vụ liên quan đến máy CNC, đừng ngần ngại liên hệ Kỷ Nguyên Máy - đơn vị uy tín chuyên cung cấp thiết bị và giải pháp kỹ thuật cơ khí. Hotline hỗ trợ: 077.209.8686.
